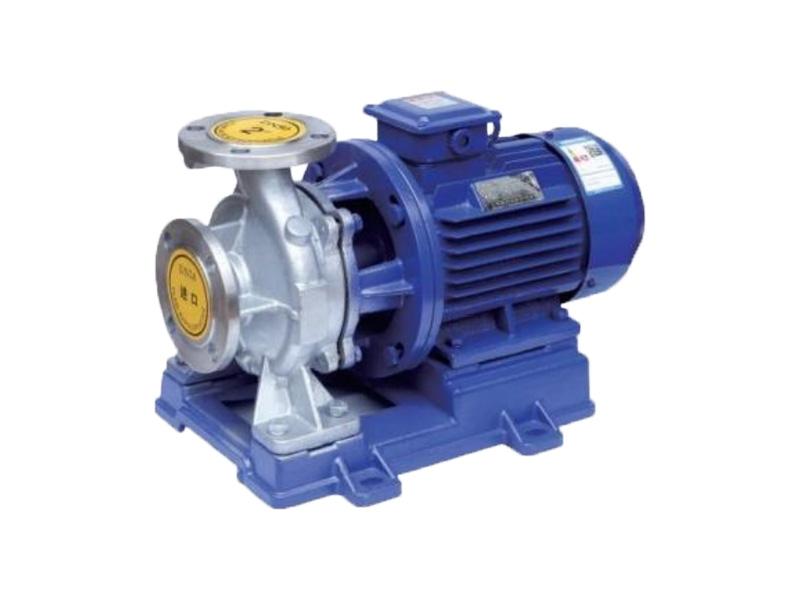

Máy bơm ly tâm đường ống ngang một tầng một hút

Ứng dụng chính

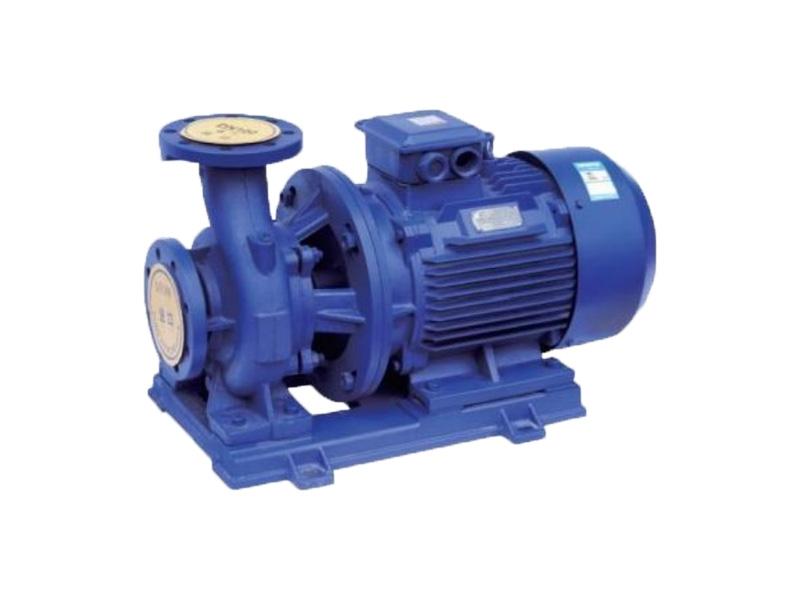

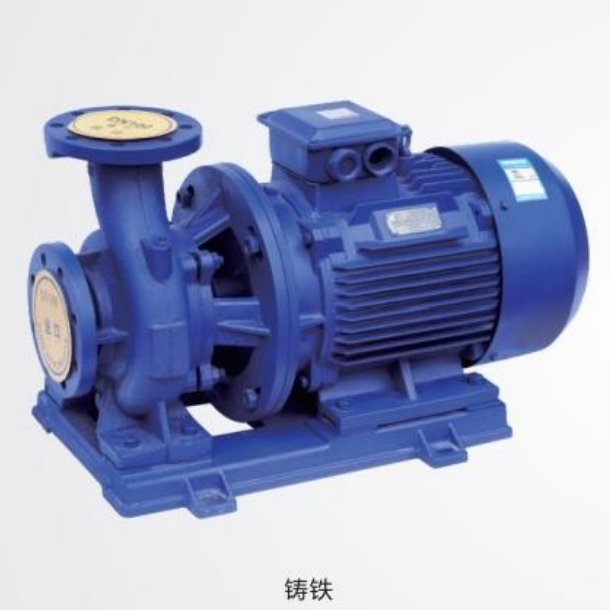

1. Máy bơm nước sạch nằm ngang ISW : Được thiết kế để vận chuyển nước sạch và các chất lỏng khác có tính chất vật lý/hóa học tương tự. Thích hợp cho cấp/thoát nước công nghiệp/đô thị, tăng áp tòa nhà cao tầng, tưới vườn, tăng áp chữa cháy, vận chuyển đường dài, tuần hoàn HVAC, tuần hoàn nước nóng/lạnh phòng tắm và kết nối thiết bị. Nhiệt độ hoạt động: T ≤ 80°C .

2. Máy bơm nước nóng ngang ISWR/ISWRD : Được sử dụng rộng rãi để tuần hoàn nước nóng và tăng áp trong các lò hơi (năng lượng, luyện kim, hóa chất, dệt may, sản xuất giấy, khách sạn, phòng tắm, v.v.) và hệ thống sưởi ấm đô thị. Nhiệt độ hoạt động: T ≤ 120°C .

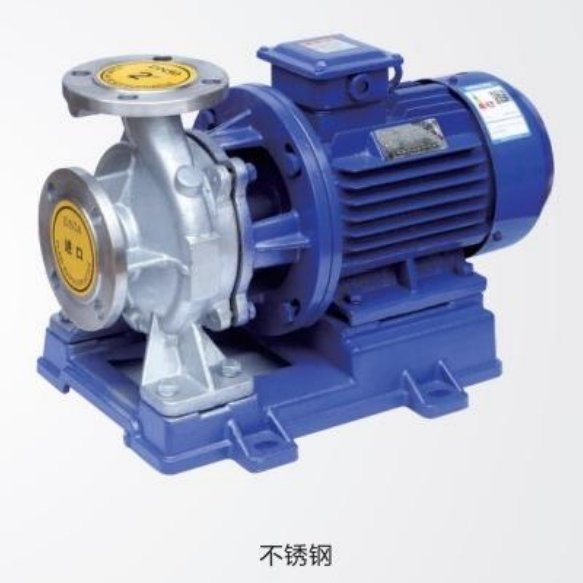

3. Máy bơm hóa chất trục ngang ISWH : Vận chuyển chất lỏng không rắn, ăn mòn, có độ nhớt giống nước. Lý tưởng cho các ngành công nghiệp dầu khí, hóa chất, luyện kim, điện, sản xuất giấy, thực phẩm/dược phẩm và sợi tổng hợp. Nhiệt độ hoạt động: -20°C ~ +120°C .

4. Bơm dầu đường ống ngang ISWB : Vận chuyển xăng, dầu hỏa, dầu diesel và các chất lỏng dễ cháy/nổ khác. Nhiệt độ hoạt động: +20°C ~ +120°C .

Tính năng sản phẩm

1. Cấu trúc nhỏ gọn : Thiết kế nằm ngang tích hợp bơm và động cơ thành một khối duy nhất, mang lại vẻ ngoài thanh lịch và diện tích chiếm dụng nhỏ hơn 30% so với bơm nằm ngang thông thường. Với động cơ ngoài trời đạt chuẩn IP54, bơm có thể hoạt động mà không cần buồng bơm, phù hợp lắp đặt ngoài trời.

2. Hoạt động êm ái và yên tĩnh : Độ đồng tâm cao đảm bảo hiệu suất ổn định. Khớp nối động cơ-bơm trực tiếp loại bỏ các thành phần trung gian, giảm rung động và tiếng ồn. Cánh quạt cân bằng động giúp kéo dài tuổi thọ ổ trục và cải thiện môi trường vận hành.

3. Phớt cơ khí cao cấp : Vòng động/tĩnh hợp kim cứng tăng cường khả năng chống mài mòn, đảm bảo hoạt động không bị rò rỉ và kéo dài tuổi thọ.

4. Thiết kế thủy lực tiên tiến : Hiệu quả tối ưu và hiệu suất vượt trội với mô hình cánh quạt cải tiến.

5. Chi tiết cấu trúc độc đáo : Có lỗ thoát nước ở đế bơm và vòi áp suất trên mặt bích đầu vào/đầu ra để dễ bảo trì và theo dõi.

6. Cấu hình thân thiện với đường ống : Đầu vào nằm ngang và đầu ra thẳng đứng hướng lên trên giúp đơn giản hóa việc bố trí và lắp đặt đường ống.

Sơ đồ cấu trúc

Xem sơ đồ :

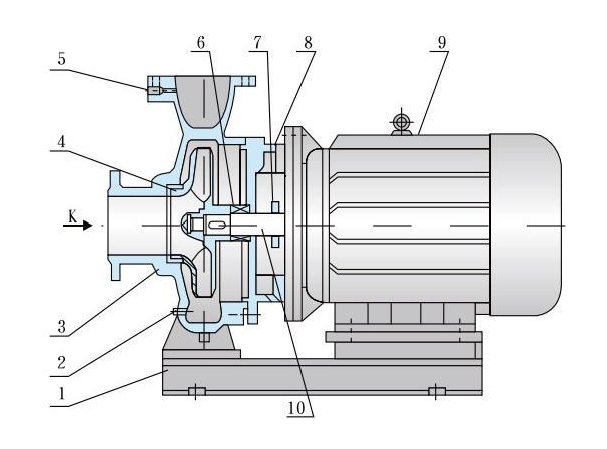

Đơn vị này bao gồm ba phần: máy bơm, động cơ và đế Cấu trúc bơm bao gồm thân bơm, cánh bơm, nắp bơm, phớt cơ khí và các thành phần khác. Nó là một máy bơm ly tâm trục ngang một tầng, một đầu hút , với thân bơm và nắp được chia đôi ở phía sau cánh quạt (thiết kế chia đôi phía sau).

Hầu hết các máy bơm đều có tính năng vòng đệm kín ở cả mặt trước và mặt sau của cánh quạt , cùng với lỗ cân bằng ở nắp sau để chống lại lực đẩy dọc trục tác động lên rôto.

a.Thiết kế luồng : Cửa vào nằm ngang theo trục, cửa ra thẳng đứng hướng lên trên.

b.Cấu hình trục : Bơm và động cơ đồng trục. Phần mở rộng trục động cơ sử dụng vòng bi tiếp xúc góc kép để cân bằng một phần lực dọc trục còn lại.

c.Lắp đặt : Kết nối trực tiếp không cần căn chỉnh; đế chia sẻ với Bộ cách ly rung loại IG để giảm rung động.
